Vista anteriore
- A: Pannello dei comandi
-
Consente di utilizzare la stampante o di modificarne le impostazioni. Prima che inizi la stampa, questo si apre automaticamente.
- B: Piano di lettura
- Caricare qui un originale.
- C: Coperchio dei documenti
- Aprire per caricare un originale sul piano di lettura.
- D: Cassetto
-
Caricare carta comune in formato A4, B5, A5 o Letter nel cassetto, quindi inserirlo nella stampante.
- E: Guide della carta
- Allineare le guide sui lati destro/sinistro/anteriore della risma di carta.
- F: Coperchio del cassetto
- Staccare per caricare la carta nel cassetto.
- G: Vassoio di uscita della carta
- Esce automaticamente quando la stampante inizia a stampare. I fogli stampati vengono espulsi.
- H: Supporto di uscita della carta
- Estendere per sostenere la carta espulsa.
- I: Slot della scheda
-
Inserire una scheda di memoria.
- J: Indicatore luminoso di Accesso (Access)
-
Si accende o lampeggia per indicare lo stato della scheda di memoria.
- K: Guida vassoio multiuso
- Posizionare il vassoio multiuso qui.
- L: Vano per vassoio multiuso
- Il vassoio multiuso fornito con la stampante può essere conservato qui.

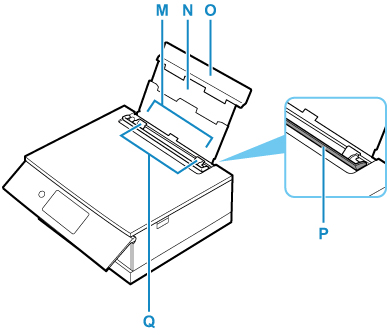

- M: Vassoio posteriore
-
Caricare la carta qui. È possibile caricare contemporaneamente due o più fogli dello stesso tipo e formato. L'alimentazione avviene automaticamente, un foglio alla volta.
- N: Supporto per la carta
- Estendere per caricare la carta nel vassoio posteriore.
- O: Coperchio del vassoio posteriore
- Aprire per caricare la carta nel vassoio posteriore.
- P: Coperchio dell'alimentatore manuale
-
Impedisce che oggetti estranei cadano nell'alimentatore manuale.
Aprirlo per fare scorrere le guide della carta e chiuderlo prima di eseguire la stampa.
- Q: Guide della carta
- Allineare le guide su entrambi i lati della risma di carta.
